Druckverlust & Hydraulik¶
Massenstrom¶
\[\dot{m} = \frac{\Phi \cdot 3600}{c \cdot \Delta T} \quad [kg/h]\]
Druckverlust¶
\[\Delta p = \sum(R \cdot l + Z) \quad [Pa]\]
Richtwert Vordimensionierung: 50 Pa/m
Rohrdurchmesser¶
| Gewinderohr | DN | Ø [mm] | Max. [l/s] |
|---|---|---|---|
| 1/2" | DN 15 | 21.3 | 0.83 |
| 3/4" | DN 20 | 26.9 | 1.33 |
| 1" | DN 25 | 33.7 | 2.50 |
| 1 1/4" | DN 32 | 42.4 | 3.83 |
| 1 1/2" | DN 40 | 48.3 | 5.00 |
| 2" | DN 50 | 60.3 | 8.33 |
| 2 1/2" | DN 65 | 76.1 | 13.33 |

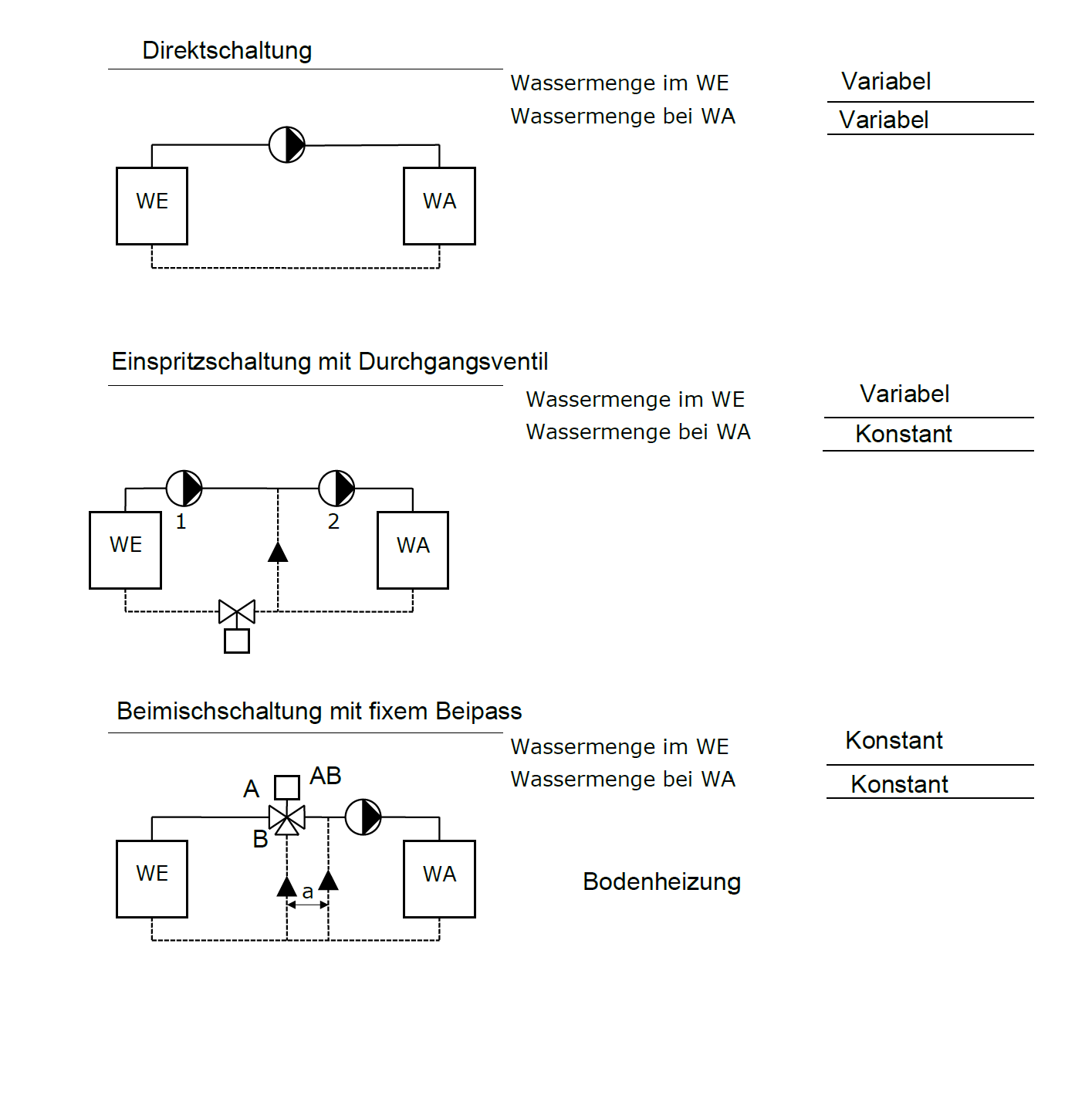

Hydraulische Schaltungen¶

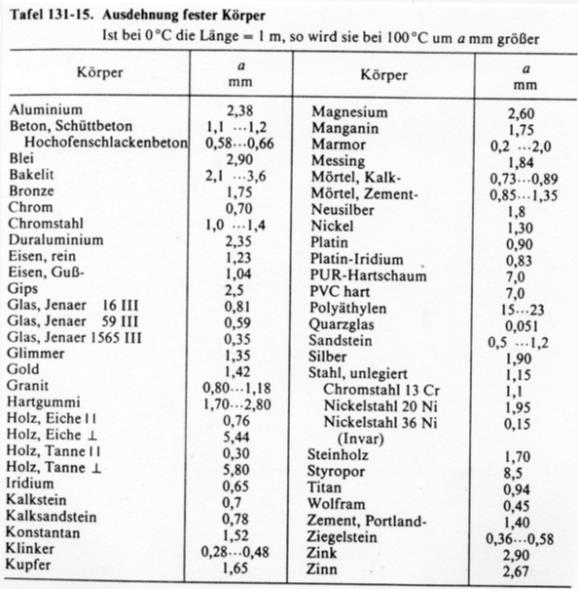

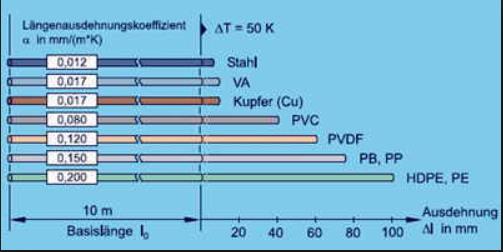

Längenänderung (Wärmeausdehnung)¶
\[\Delta l = l_0 \cdot \alpha \cdot \Delta\vartheta\]
\[l_t = l_0 \cdot (1 + \alpha \cdot \Delta\vartheta)\]
