PV Module & Verschaltung¶

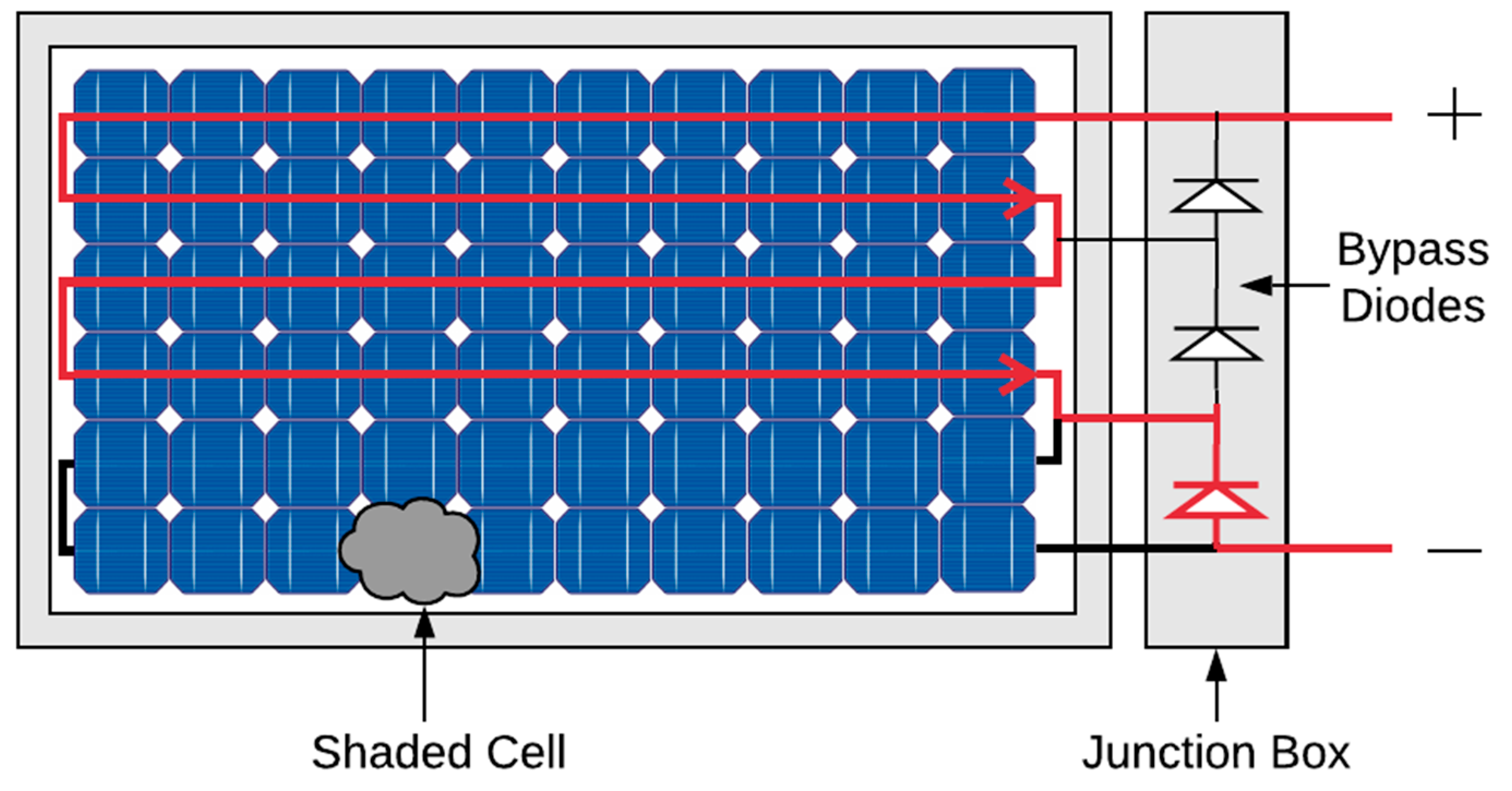

Verschaltung¶

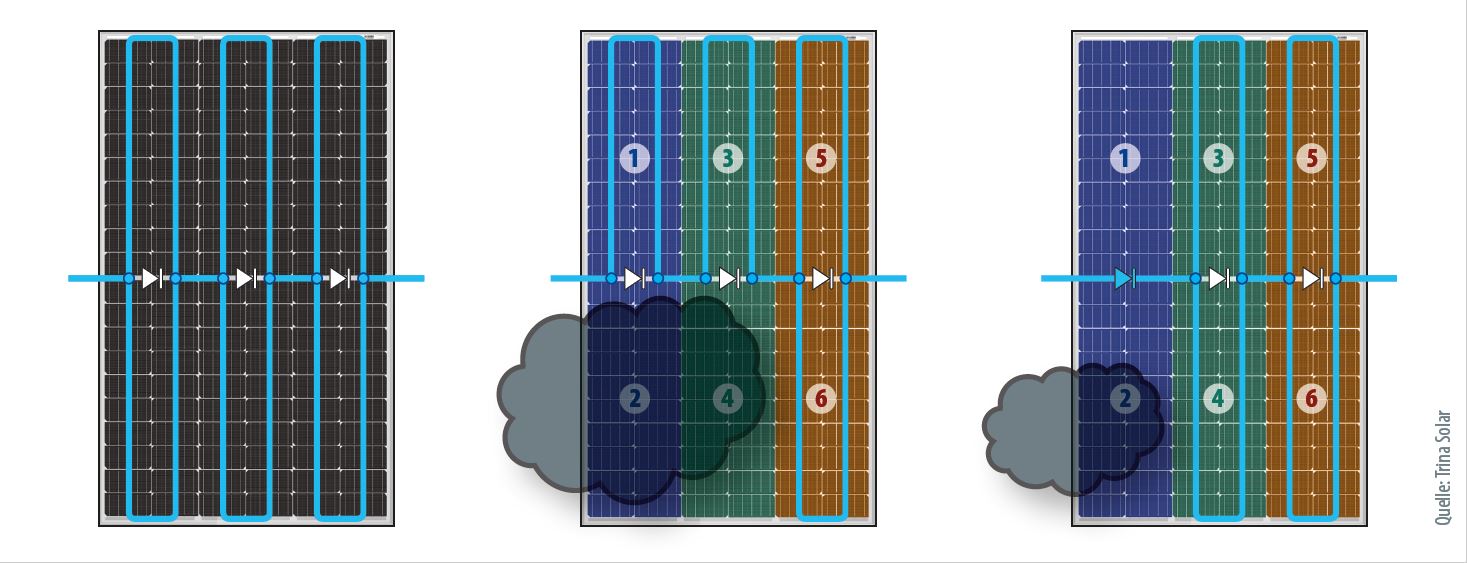

Halbzellen & Verschattung¶

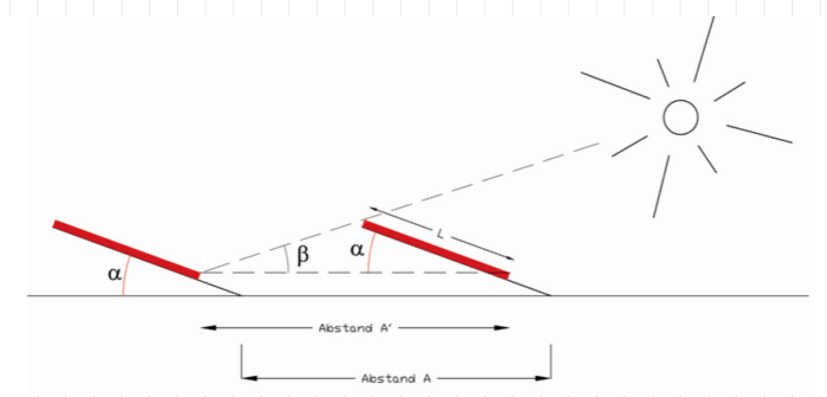

Reihenabstand¶
\[R = \left(\frac{\sin\alpha}{\tan\beta} + \cos\alpha\right) \cdot L\]
Tiefster Sonnenstand: 21. Dezember → keine gegenseitige Verschattung

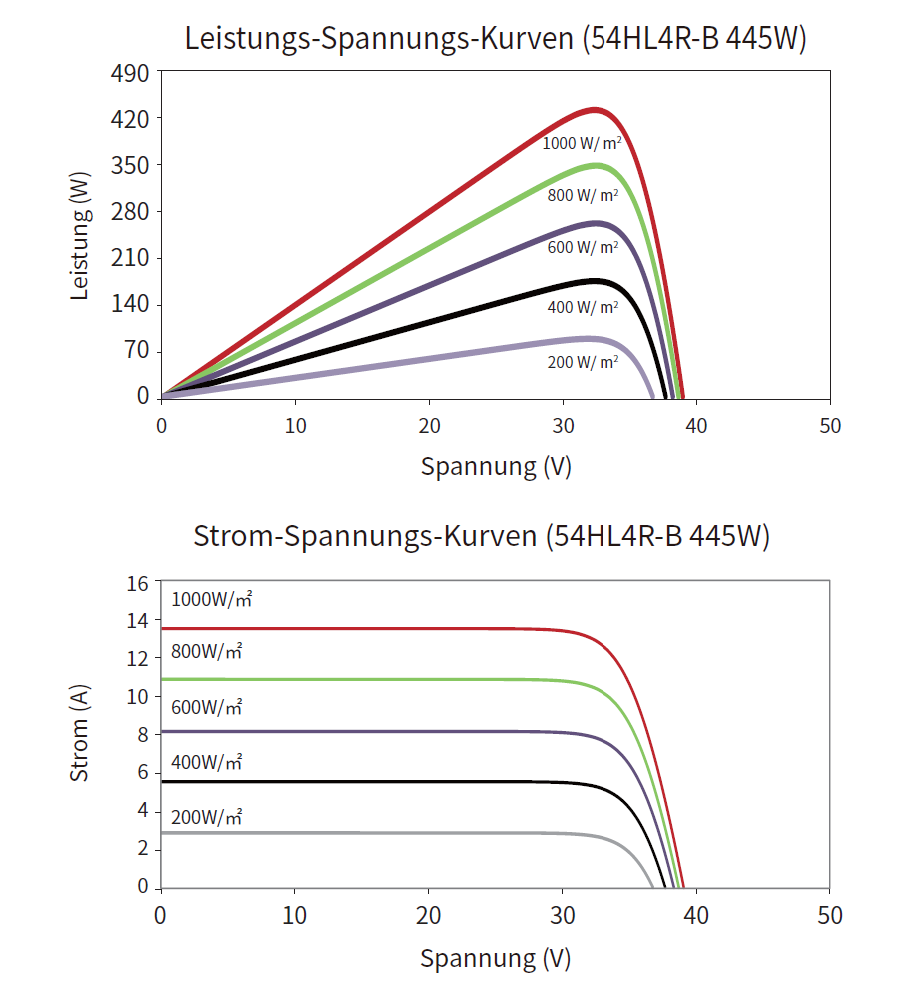

IU-Kennlinie¶

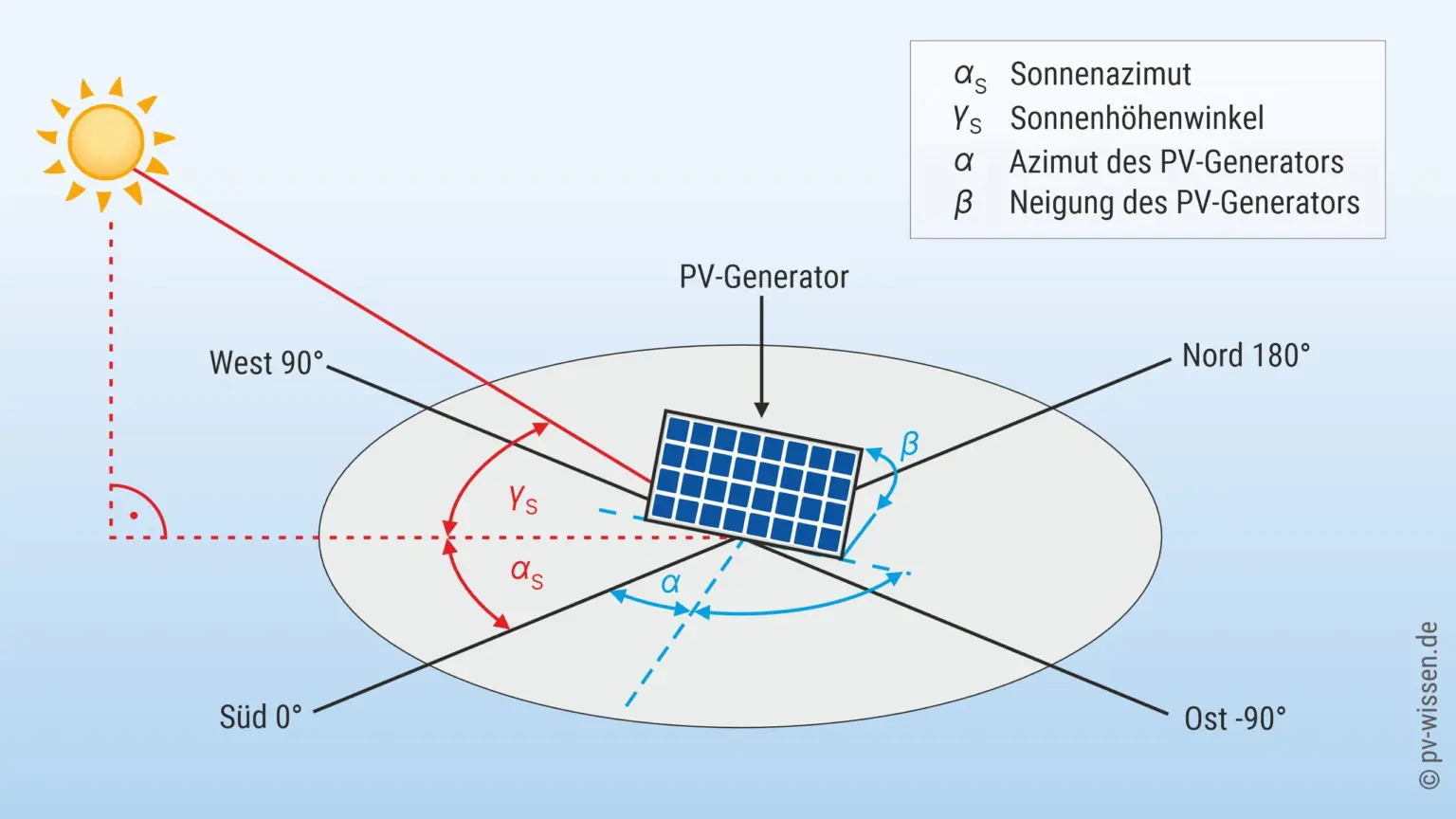

Winkelbezeichnungen¶

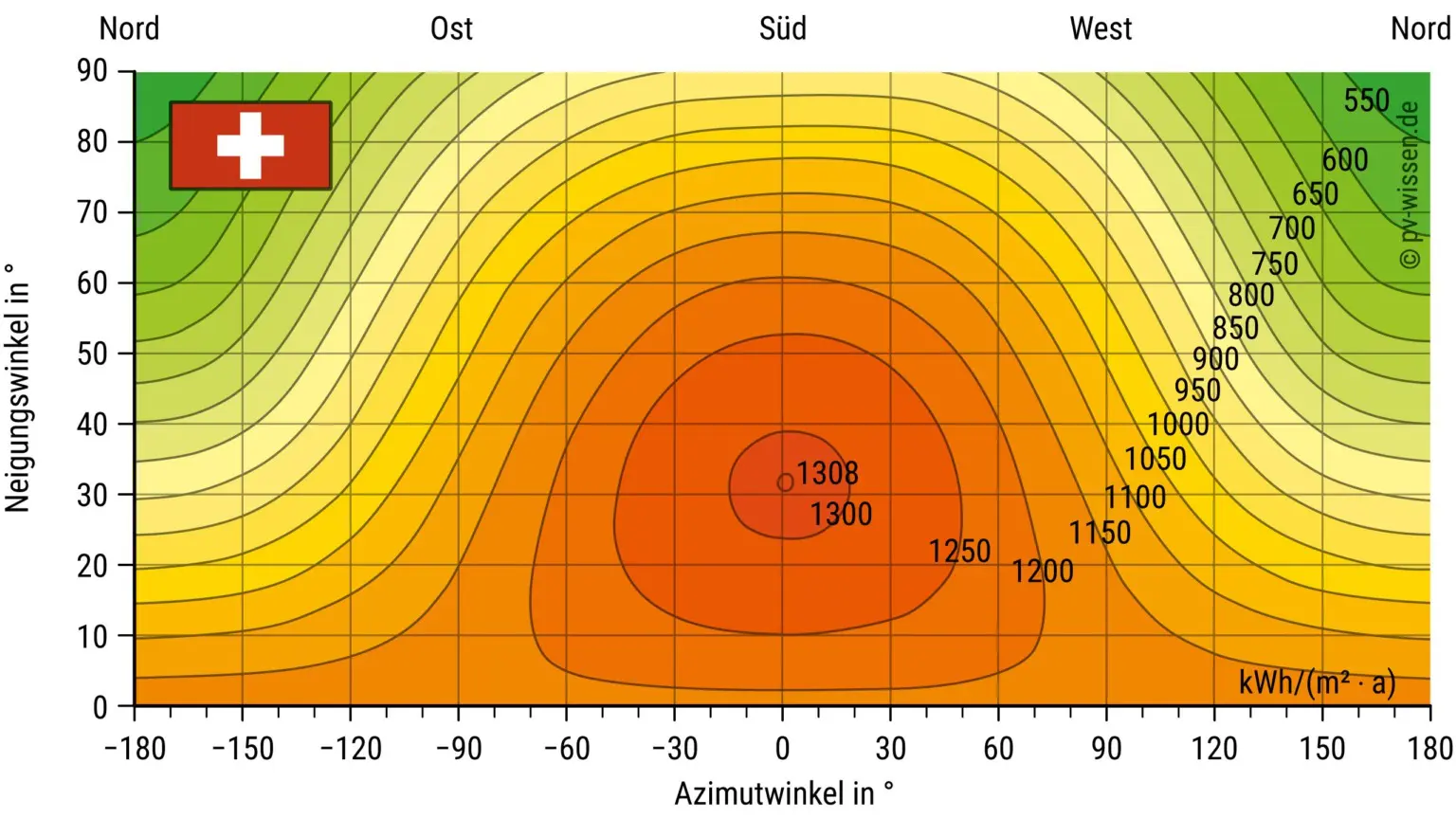

Bestrahlung geneigte Ebene¶
Solarstrahlung¶
| Kenngrösse | Wert |
|---|---|
| Globalstrahlung CH | 1100 kWh/m²/a |
| STC Testbedingung | 1000 W/m² |
| Atmosphäre (AM1.5) | 1367 W/m² |
| Ausrichtung ertragsoptimiert | 15°–30° Süd |
| Ausrichtung Eigenverbrauch | Ost-West 10°–20° |
