Schemata & Schutz¶

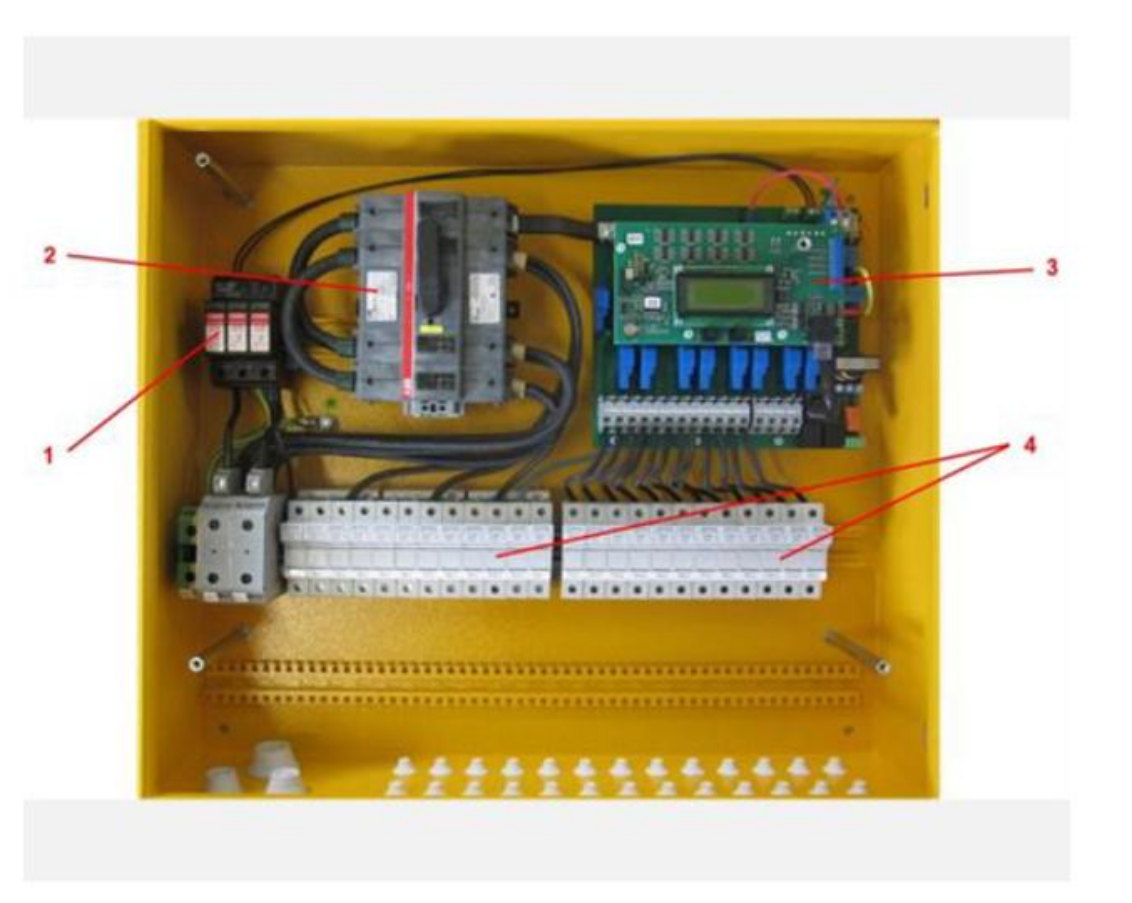

GAK – Generator Anschlusskasten¶
- Überspannungsschutz
- DC-Hauptschalter
- Strangüberwachung
- Strangsicherung / Strangdioden

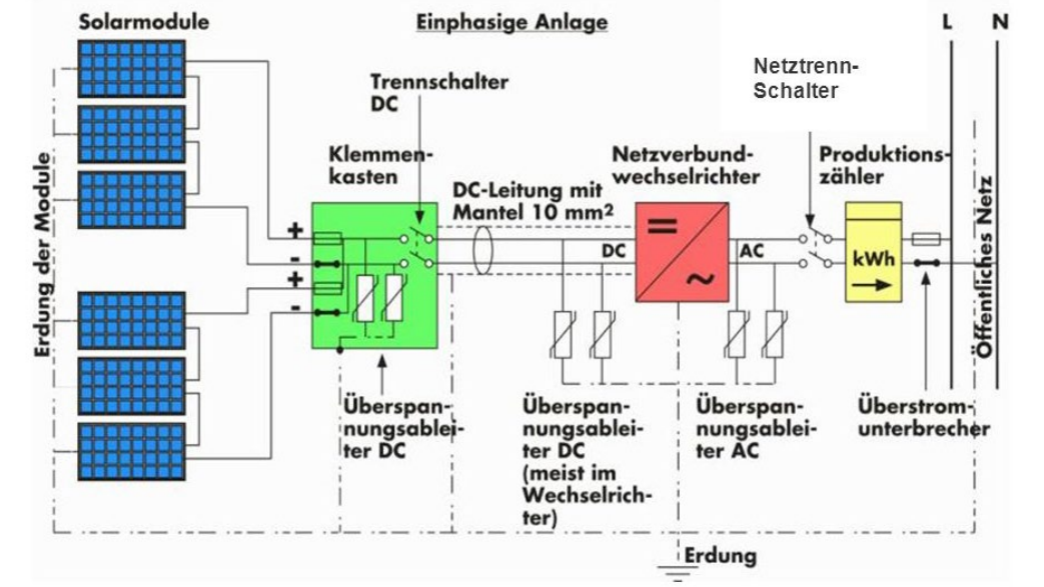

Netzgekoppelte Anlage¶

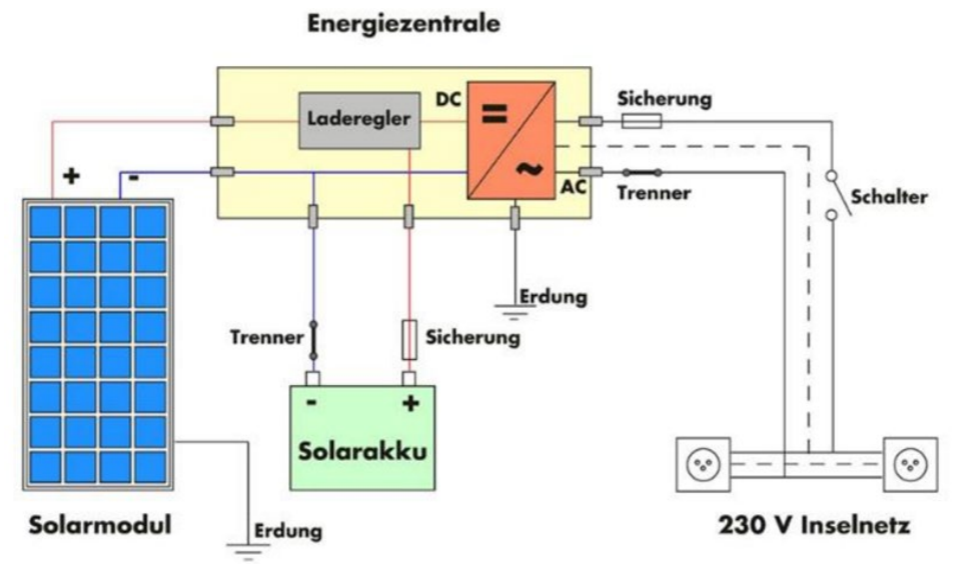

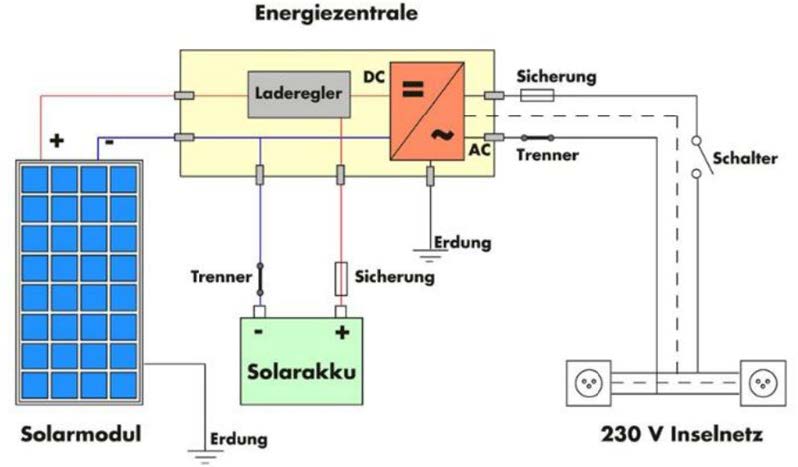

Inselanlage¶
Überspannungsschutz SPD¶
| Typ | Verwendung | Restspannung | Querschnitt |
|---|---|---|---|
| Typ 1 | Mit Blitzschutz, Gebäudeeintritt | 4 kV | Cu 16 mm² |
| Typ 2 | Ohne Blitzschutz, Gebäudeeintritt | 2.5 kV | Cu 10 mm² |
| Typ 3 | Gerätefeinschutz (Server etc.) | 1.5 kV | – |

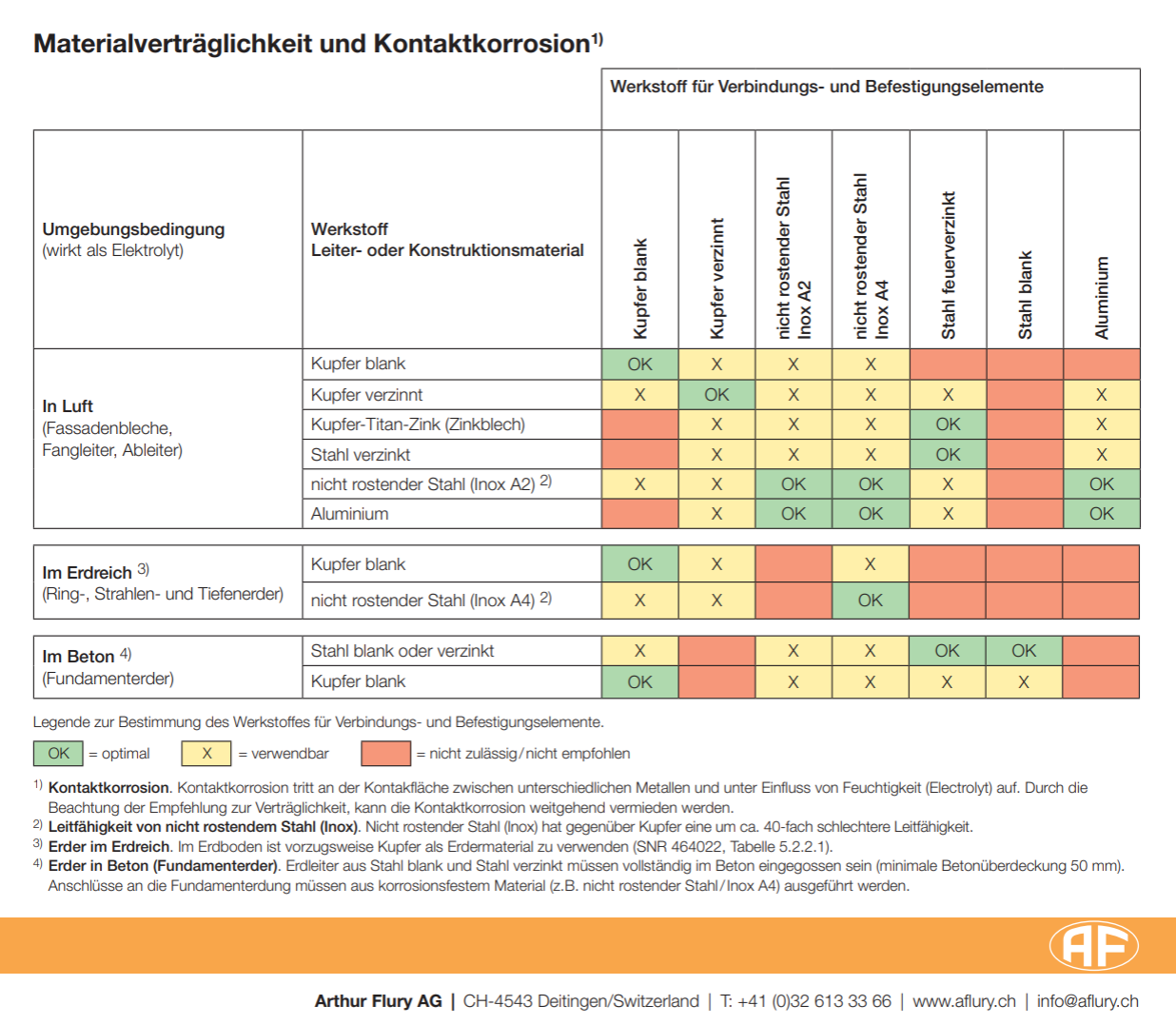

Blitzschutz & Potentialausgleich¶
- Objekte > 2 m² müssen an Blitzschutz angebunden sein
- Blitzschutzleitungen nie parallel zur Traufe
- Alle 1 m befestigt
- Chromstahlklemme als „Neutralisator" verwenden
