Wechselrichter¶
Wechselrichterarten¶
Typenvergleich¶
| Typ | Einsatz | MPP-Tracker |
|---|---|---|
| Modulwechselrichter | Balkon, Kleinstanlagen | pro Modul, PLC |
| Strangwechselrichter | Klein-PV | 1 |
| Multistrangwechselrichter | Mittel/Gross ✓ Standard | mehrere |
| mit Leistungsoptimierer | Verschattet | Modulebene |
| Zentralwechselrichter | Grossanlagen | mehrere, MS |
Auslegung¶
1. Maximale DC-Leistung prüfen
2. Maximale Leerlaufspannung: $\(U_{OC_{max}} = U_{OC_{STC}} \cdot n \cdot KF\)$ → Darf WR-Maximalspannung nicht überschreiten!
3. Minimale Startspannung prüfen

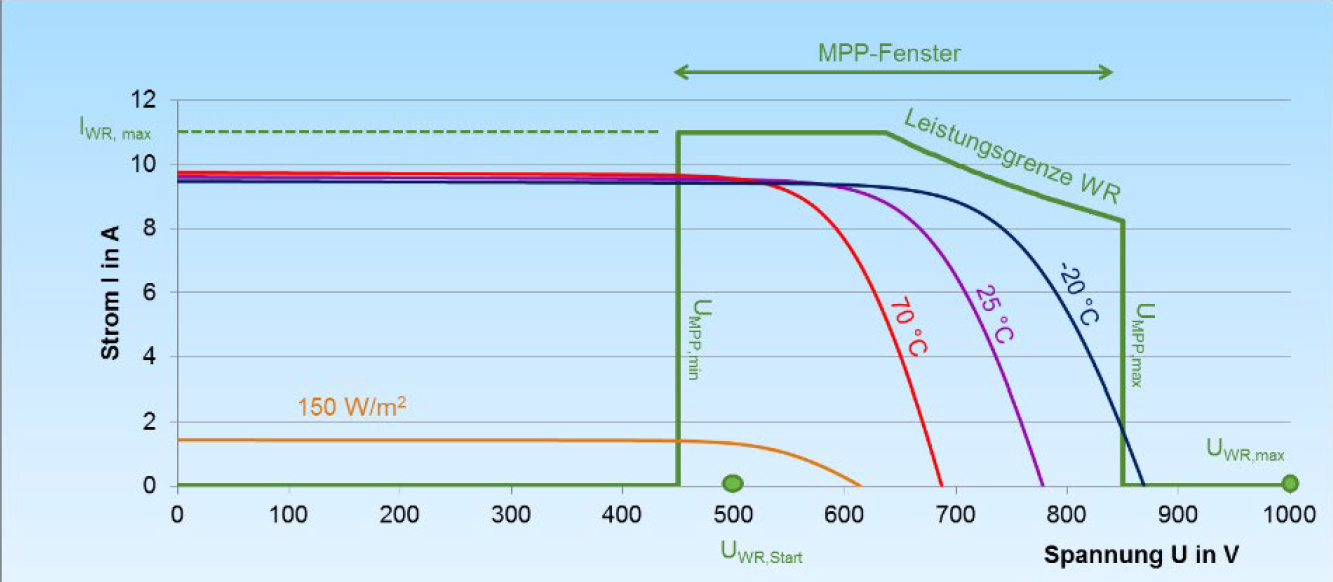

4. MPP-Fenster:
Strangsicherung¶
\[1.5 \cdot I_{SC} < I_N < 2.4 \cdot I_{SC}\]
\[U_{Sicherung} > 1.2 \cdot U_{OC_{Strang}}\]
Rückstromgefahr
Strangsicherung notwendig wenn \(I_{Rück}\) grösser als die zulässige Rückstrombelastbarkeit der Module.
Maximaler Betriebsstrom¶
\[I_{DC_{max}} = I_{DC_{Modul}} \cdot 1.25 \quad \text{(NIN Faktor 1.25)}\]
