Expansionsgefäss Solarthermie

Vordruck

\[p_V = \frac{h_{Anlage}\,[\text{m}]}{10} + 0.3\,\text{bar}\]

Ausdehnungsvolumen

\[V_{ex} = V_{sys} \cdot e \cdot x \quad [l]\]

\[V_{sys} = (V_{koll} + V_{SK}) \cdot 2\]

Mindest-Nennvolumen

\[V_n = \frac{V_{ex} \cdot (P_E + 1)}{P_E - P_V} \quad [l]\]

Variable	Beschreibung
\(P_E\)	Auslegungs-Enddruck = Gefässvordruck / 1.3 [bar]
\(P_V\)	Auslegungs-Vordruck = \(h/10 + 0.3\) [bar]

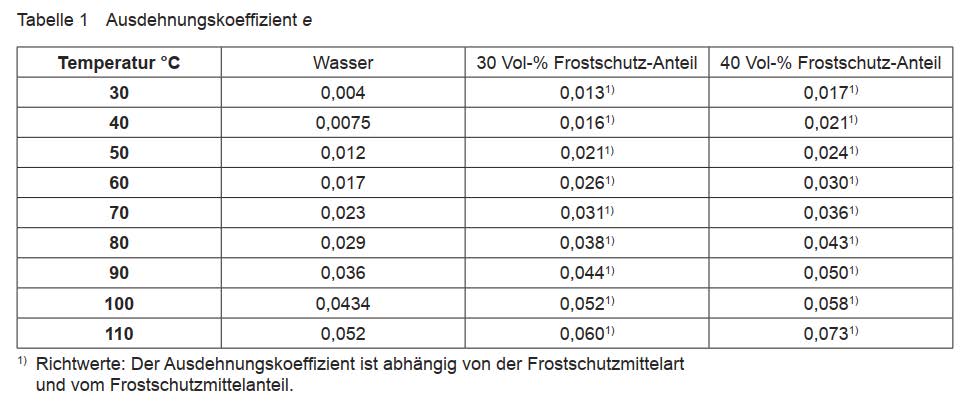

\(e\)	Ausdehnungskoeffizient (Tabelle)

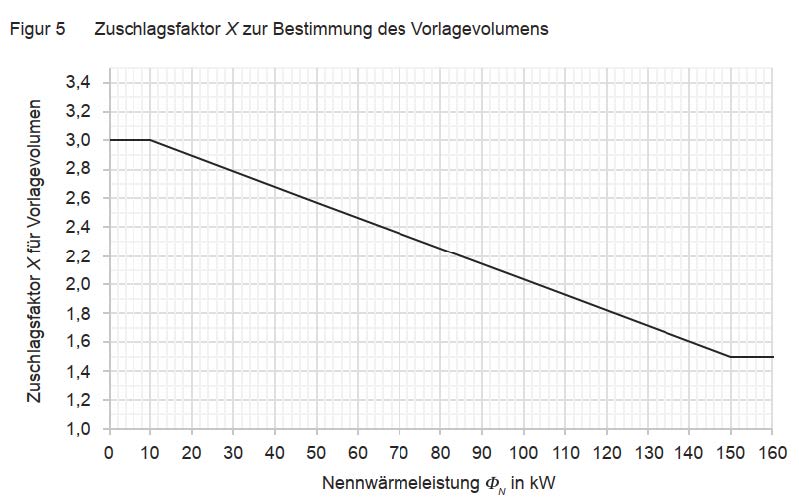

\(x\)	Zuschlagsfaktor
