Umwälzpumpe & Druckverlust

Volumenstrom

\[\dot{V} = A_k \cdot V_s \quad [l/h]\]

• High-Flow: 30–40 l/(m²·h)

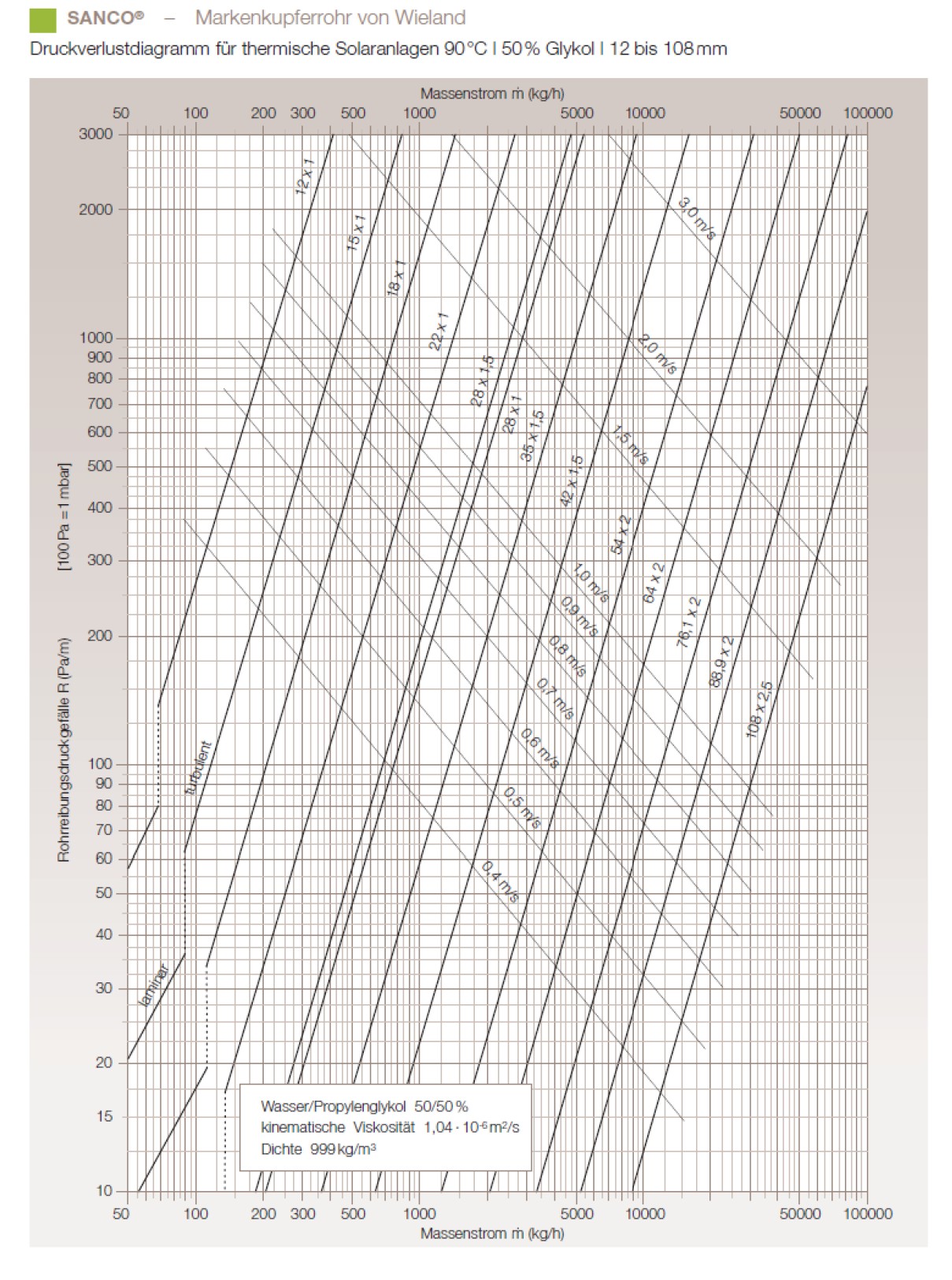

Druckverlust

\[\Delta p_{tot} = (\Delta p_{koll} + \Delta p_{WT} + \Delta p_{LTg}) \cdot f\]

\[\Delta p_{LTg} = \text{Länge} \cdot \frac{P}{m} \cdot 1.2\]

• Korrekturfaktor Glykol: \(f = 1.2\) (20% Zuschlag für Formstücke)
• 100 Pa = 1 mbar  |  10'000 Pa = 1 bar

Förderhöhe

\[h_{Förder} = \frac{\Delta p_{tot}\,[\text{Pa}]}{1000 \cdot 9.81} \quad [mWs]\]

Fülldruck

\[p_{Füll} = \frac{h_{Anlage}\,[\text{m}]}{10} + 0.3\,\text{bar} + 0.5\,\text{bar}\]
