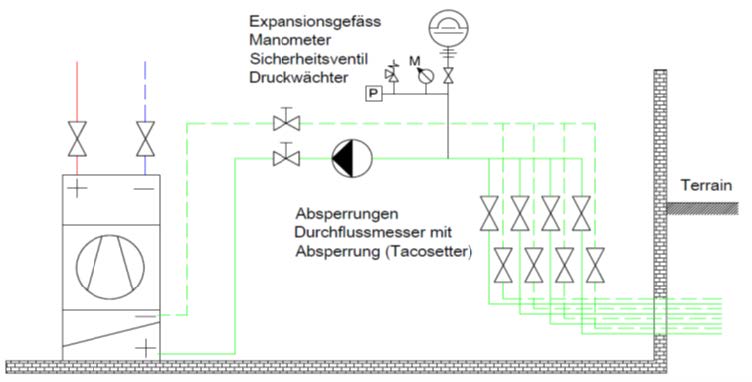

Erdsonden (EWS)¶
Entzugsleistung¶
\[l_{EWS} = \frac{Q_a \cdot \left(1 - \frac{1}{JAZ}\right)}{q_{spez,EWS}} \quad [m]\]
| Kenngrösse | Wert |
|---|---|
| Entzugsleistung pro m | 0.035 kW/m (max. Tiefe 250 m) |
| Entzugsenergie pro m | 70 kWh/m (max. Tiefe 250 m) |
Abstände (Kanton Zürich, AWEL-Merkblatt)¶
| Mindestabstand | Wert |
|---|---|
| Zwischen 2 Sonden | 7–8 m (Minimum 5 m) |
| Zur Grundstücksgrenze | 3 m |
| Zu Gebäuden | 2 m |
Turbulente Strömung
In den EWS-Rohren turbulente Strömung sicherstellen – sonst sinkt die Quellentemperatur um ca. 1.5 K (tiefere Verdampfung).
Grundwasser-WP¶
\[\dot{m}_{GW} = \frac{\dot{Q}_k \cdot 3600}{c \cdot (t_{Ein} - t_{Aus})} \quad [kg/h]\]
